Un presse-étoupe permet de faire passer un câble à travers la paroi d’un boîtier, d’une armoire électrique ou d’un équipement technique. Il guide le câble, le maintient et protège l’enveloppe contre les entrées de poussière ou d’humidité. Pour choisir le bon modèle, le filetage ne suffit pas : le diamètre extérieur du câble, la nature de l’environnement et le niveau de protection recherché comptent tout autant.
Le presse-étoupe protège bien plus qu’un simple passage de câble
À première vue, un presse-étoupe ressemble à un raccord fileté muni d’un écrou. En pratique, il forme une interface entre l’extérieur et l’intérieur d’un boîtier. Lorsque l’écrou est serré, une garniture ou un joint épouse la gaine du câble. Cette compression limite les entrées de poussière et d’humidité, tout en empêchant le câble de bouger ou de s’arracher.
Son rôle devient indispensable dès qu’un câble traverse une enveloppe qui doit rester protégée : coffret électrique, capteur, machine, éclairage extérieur, armoire industrielle ou boîtier de commande. Sans composant adapté, l’ouverture pratiquée dans la paroi devient un point faible pour l’installation. Le câble peut alors transmettre des efforts aux connexions internes et le boîtier peut perdre une partie de sa protection.
Maintenir le câble sans endommager sa gaine
Le maintien mécanique évite qu’une traction exercée sur le câble se transmette directement aux borniers, aux connecteurs ou aux composants internes. Cette fonction est utile sur un équipement soumis aux vibrations, aux manipulations répétées ou aux mouvements de câble. Le serrage doit immobiliser la gaine sans l’écraser ni la marquer.
Un presse-étoupe n’est donc pas un simple serre-câble extérieur. Il doit travailler au plus près de la paroi du boîtier, avec un joint correctement positionné. Le câble reste ainsi stable et le passage conserve une protection cohérente avec celle de l’équipement.
Éviter les infiltrations et les dépôts

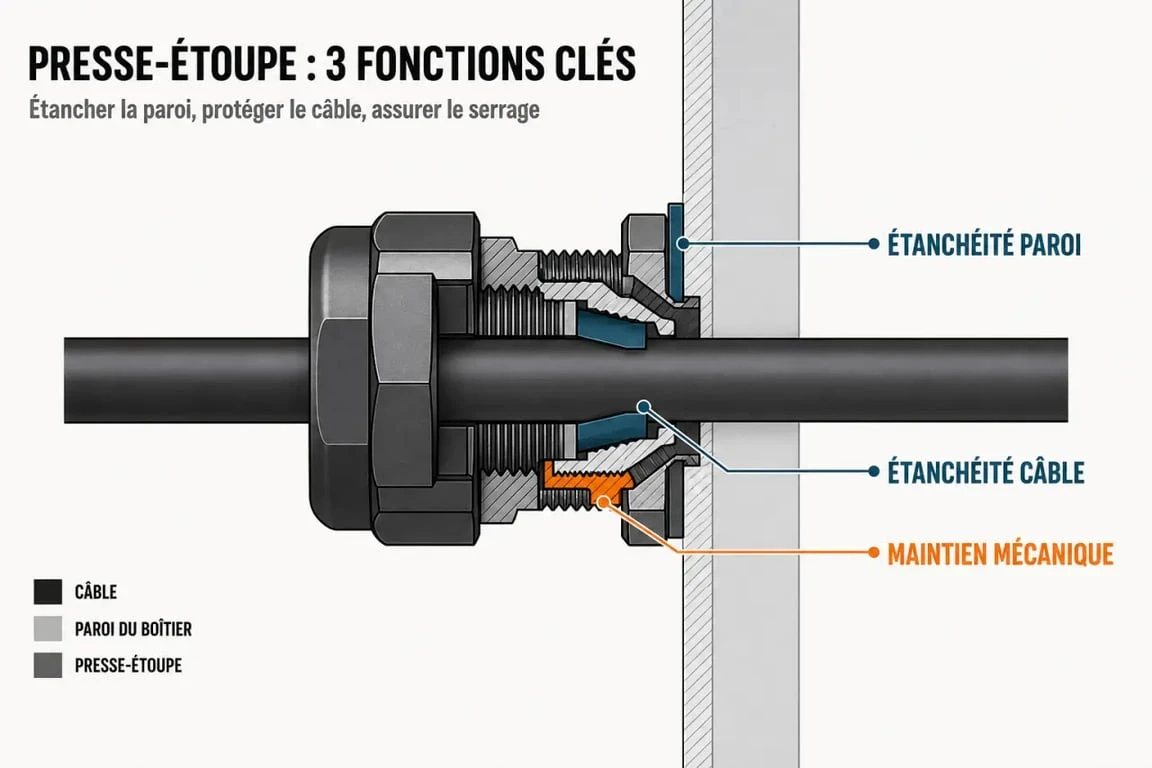

L’étanchéité dépend de deux zones : le contact entre le presse-étoupe et la paroi, puis le contact entre le joint de serrage et la gaine du câble. Une incompatibilité à l’un de ces endroits suffit à créer une voie d’entrée pour l’eau, la condensation ou les poussières fines. Dans un boîtier électrique, ces infiltrations peuvent accélérer l’oxydation, encrasser les connexions et compliquer la maintenance.
Le diamètre de serrage : le contrôle à faire avant tout achat
La confusion la plus fréquente consiste à choisir un presse-étoupe à partir du diamètre du trou ou du filetage seul. Le critère central reste la plage de serrage, c’est-à-dire l’intervalle de diamètres de câble que le joint peut comprimer correctement. Le diamètre à mesurer est celui de la gaine extérieure, et non celui des conducteurs, de l’âme du câble ou d’un ancien raccord.
Norme officielle des indices de protection IP — Consultez la référence IEC 60529 pour comprendre la résistance des boîtiers électriques et électroniques à la poussière et aux liquides.
Un câble placé au bas de la plage de serrage peut ne pas être comprimé correctement. À l’inverse, un câble trop large oblige à forcer, détériore le joint ou empêche un montage correct. Dans les deux cas, l’étanchéité et la retenue mécanique deviennent incertaines. Un écrou très serré ne corrige pas une mauvaise correspondance entre le câble et le presse-étoupe.
Mesurer la partie qui sera réellement serrée
Mesurez le câble à l’endroit où il traversera le presse-étoupe, sur une portion de gaine régulière, propre et non déformée. Si la gaine est ovale, souple, striée ou comporte une tresse apparente, vérifiez la compatibilité avec encore plus d’attention. Un câble dont le diamètre varie selon les zones ne doit pas être serré sur une partie irrégulière.
La mesure doit porter sur la partie qui sera réellement prise dans le joint, et non sur une extrémité aplatie par un ancien montage. Une gaine marquée, écrasée ou gonflée peut fausser le relevé. Lorsque le diamètre est proche d’une limite de plage, il est préférable de vérifier les dimensions annoncées par le fabricant plutôt que de se fier à une estimation visuelle.
Le raisonnement rappelle celui d’une aiguille qui passe dans un tissu : le trou ne doit être ni trop large, au risque de laisser le matériau flotter, ni trop étroit, au risque de le déchirer. Pour un passage de câble, la précision se joue dans la compression uniforme de la gaine. Un joint qui serre tout autour, sans pli ni zone relâchée, protège mieux qu’un écrou simplement vissé très fort.
Ne pas confondre diamètre de câble et filetage
Le filetage correspond à la partie qui traverse la paroi du boîtier. Il doit être compatible avec le perçage et l’épaisseur de cette paroi, éventuellement avec un contre-écrou. Le diamètre de serrage concerne, lui, le câble. Ces deux informations sont indépendantes : deux presse-étoupes dotés du même filetage peuvent accepter des câbles de diamètres différents.
| Élément à vérifier | Question utile | Risque en cas d’erreur |
|---|---|---|
| Diamètre extérieur du câble | Entre-t-il dans la plage de serrage annoncée ? | Joint inefficace ou gaine écrasée |
| Filetage | Correspond-il au perçage du boîtier ? | Montage impossible ou jeu au niveau de la paroi |
| Épaisseur de paroi | La longueur filetée est-elle suffisante ? | Fixation instable |
| Type de gaine | Le joint peut-il épouser sa surface ? | Étanchéité incomplète |
Matériau, étanchéité et environnement : choisir selon les contraintes réelles
Le matériau d’un presse-étoupe influence sa résistance aux chocs, à la corrosion, aux températures rencontrées et à certains agents présents sur le site. Un modèle en plastique convient souvent aux boîtiers courants et aux installations peu agressives. Le métal est généralement privilégié lorsque la robustesse, la tenue mécanique ou la résistance à un environnement exigeant passent au premier plan.
Le choix doit partir des conditions d’utilisation, et non d’une préférence esthétique. Un presse-étoupe installé dans un local sec n’affronte pas les mêmes contraintes qu’un modèle placé en extérieur, dans une zone poussiéreuse, près de projections d’eau ou sur une machine soumise aux vibrations.
L’indice de protection doit correspondre au point faible
L’indice de protection du boîtier n’est réellement préservé que si chaque ouverture reçoit un composant compatible avec le niveau recherché. Il faut donc vérifier les caractéristiques du presse-étoupe, mais aussi la qualité du montage : joint de paroi, serrage du câble, état de la gaine et absence de passage inutilisé.
Pour une installation exposée à l’humidité ou à la poussière, un presse-étoupe étanche est nécessaire, mais il ne compense pas un câble abîmé ou un diamètre mal choisi. L’étanchéité dépend de l’ensemble du montage : boîtier, perçage, joint, filetage et câble doivent fonctionner ensemble. Un composant adapté ne peut pas corriger une paroi endommagée ou une gaine déjà fissurée.
Les principales variantes à comparer
- Modèle plastique : adapté aux applications courantes, léger et résistant à la corrosion dans de nombreux usages.
- Modèle métallique : pertinent lorsque la solidité, la tenue aux sollicitations ou les contraintes d’environnement sont plus élevées.
- Version pour câble non blindé : destinée au maintien et à l’étanchéité d’une gaine classique.
- Version adaptée à un câble blindé : à sélectionner lorsque la continuité ou la gestion du blindage fait partie des exigences de l’installation.
- Modèle à plusieurs entrées : utile lorsqu’il faut faire passer plusieurs câbles dans une même paroi, à condition que chaque passage soit prévu pour son diamètre.
Ces variantes ne se remplacent pas automatiquement. Un modèle choisi pour sa matière peut rester inadapté au type de câble ou à la configuration de la paroi. Il faut croiser le matériau, le système de serrage, le filetage et la plage de diamètre avant de retenir une référence.
Une méthode simple pour sélectionner le bon modèle
Avant de consulter une référence produit, rassemblez les informations de l’installation. Cette préparation évite de commander un modèle compatible avec le boîtier, mais inadapté au câble ou à son environnement. Elle facilite aussi l’échange avec un fournisseur ou un service technique lorsqu’une application présente des contraintes particulières.
- Identifiez le câble : mesurez son diamètre extérieur, observez sa gaine et déterminez s’il est fixe, mobile, blindé ou soumis à des tractions.
- Examinez le boîtier : relevez le diamètre du perçage, le type de filetage souhaité et l’épaisseur de la paroi.
- Définissez l’exposition : poussière, humidité, projections, vibrations, température ou atmosphère corrosive modifient le choix du matériau et du niveau de protection.
- Vérifiez la plage de serrage : le diamètre du câble doit se situer dans l’intervalle prévu par le fabricant.
- Contrôlez le montage final : le câble doit être maintenu sans mouvement anormal, le joint doit être en place et l’écrou serré conformément aux recommandations du produit.
Lors d’une maintenance, remplacez un presse-étoupe si le joint est durci, fissuré ou déformé, si le filetage est endommagé ou si le câble présente du jeu après serrage. Réévaluez également le montage lorsqu’un câble a été changé. Une nouvelle gaine, même proche visuellement, peut avoir un diamètre différent et ne plus convenir à la plage de serrage existante.
Le bon presse-étoupe associe un filetage adapté au boîtier, une plage de serrage correspondant au câble et une résistance cohérente avec l’environnement. En vérifiant ces points avant l’installation, vous sécurisez le passage de câble et évitez que le boîtier perde sa fonction de protection.
