L’essentiel à retenir : la pose en surimposition avec des marques comme K2 ou Esdec est la solution la plus fiable pour garantir l’étanchéité et le rendement de votre installation. Cette méthode favorise la ventilation naturelle des modules, évitant la surchauffe estivale. Un système complet pèse environ 20kg/m², nécessitant un diagnostic sérieux de votre charpente avant fixation.
Craignez-vous qu’une mauvaise installation ne transforme votre toiture en passoire à la première averse ? Apprendre comment fixer panneau solaire sur toit tuile demande de la précision, notamment pour choisir entre la surimposition ISB, qui favorise une ventilation optimale, ou l’intégration IAB. Grâce à ce guide, vous maîtriserez l’usage des crochets K2 ou Esdec et les secrets d’un alignement sur rails parfait pour garantir une étanchéité sans faille et une production électrique maximale.
Fixer des panneaux solaires sur toit tuile : quelle pose choisir ?
Après avoir décidé de passer au photovoltaïque, la première question technique qui se pose concerne la méthode d’installation sur votre couverture.

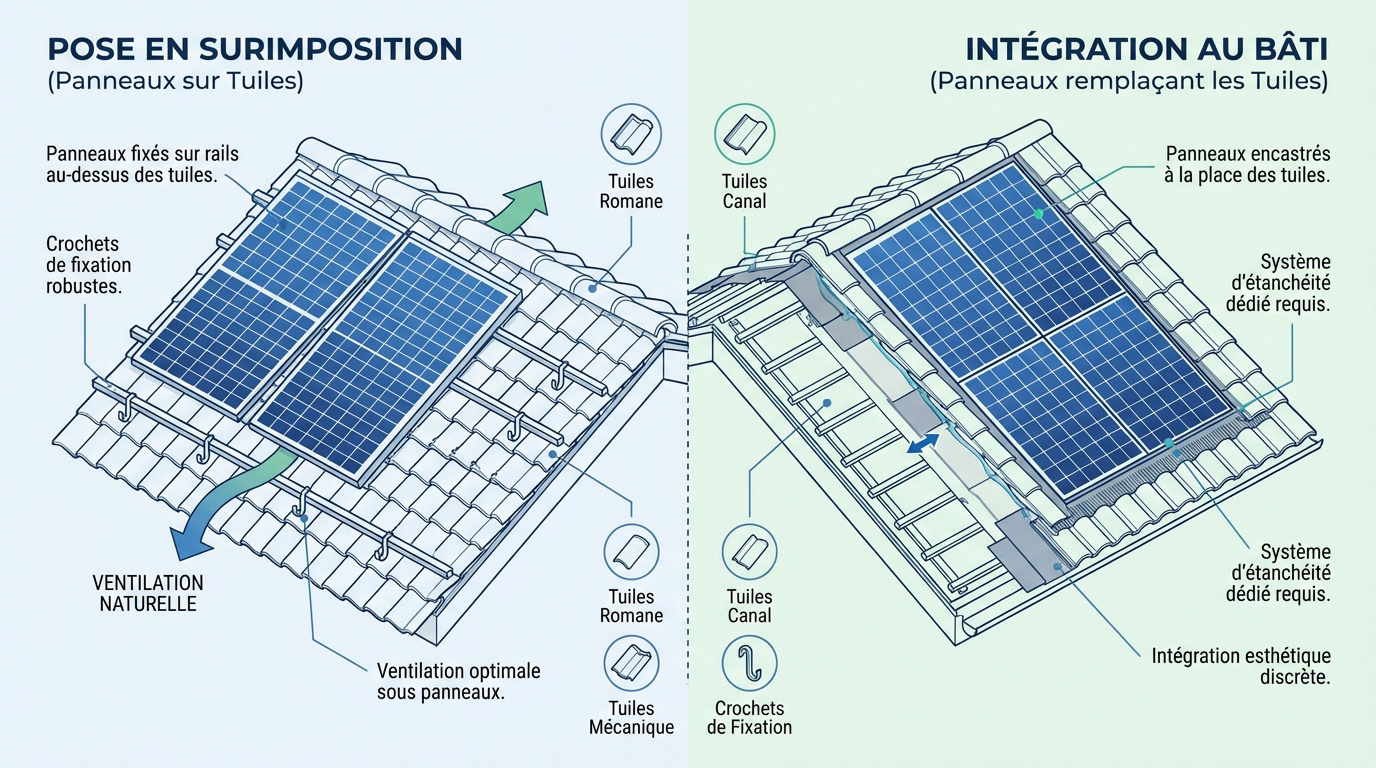

Surimposition ou intégration : le match technique
La surimposition (ISB) place le module au-dessus des tuiles existantes. À l’inverse, l’intégration au bâti (IAB) remplace carrément votre couverture. Pour l’autoconsommation, l’ISB reste la plus simple et la moins onéreuse.
L’avantage majeur réside dans la ventilation naturelle. L’air circule librement sous les modules en pose ISB. Cela limite la surchauffe estivale. On préserve ainsi un excellent rendement des cellules.
L’IAB se cantonne souvent au neuf. Elle demande une étanchéité parfaite du système. C’est un chantier plus lourd en rénovation.
Je préfère largement la surimposition aujourd’hui. C’est la solution la plus fiable. On évite les risques de fuites à long terme.
Analyse de vos tuiles (romane, canal ou mécanique)
Chaque modèle de tuile impose ses propres contraintes. Les romanes ou canal présentent un galbe très prononcé. Les tuiles mécaniques, plus plates, s’emboîtent sans difficulté majeure.
Il faut vérifier l’espacement pour les crochets. Le galbe impose souvent un réglage précis en hauteur. Le crochet ne doit jamais toucher la terre cuite directement.
- Tuile canal : nécessite des crochets longs et galbés.
- Tuile mécanique : pose simplifiée avec crochets standards.
- Tuile romane : attention à la fragilité des emboîtements.
Un bon diagnostic conditionne votre kit de montage. Chaque profil possède ses accessoires dédiés. Ne négligez pas cette étape cruciale.
Préparer le terrain : diagnostic charpente et état des tuiles
Une fois le matériel choisi, il est impératif de s’assurer que votre toit peut réellement supporter.
Calcul de charge et santé des chevrons
Évaluer la solidité de la charpente est un préalable. Un système complet pèse environ 20kg/m2. Vérifiez bien l’absence de termites ou de moisissures sur vos bois de structure.
Déterminez l’emplacement exact des chevrons sous les tuiles. C’est là que les crochets seront vissés. Utilisez un petit marteau pour sonder la position par tapotement, c’est radical.
La solidité des supports garantit la sécurité. Une charpente saine est le socle de votre projet solaire.
Remplacement des tuiles et préparation du champ
Repérez les tuiles poreuses, fêlées ou cassées. Il faut les changer impérativement avant de poser les rails. Une fois les panneaux installés, l’accès sera tout simplement impossible.
Nettoyez soigneusement la zone d’intervention. Retirez la mousse et les débris végétaux accumulés. Cela évite les glissades dangereuses lors des manipulations en hauteur, croyez-moi sur parole.
Apprenez comment enlever la mousse du toit efficacement. Un support propre facilite grandement le travail de fixation.
Matériel de sécurité et outils de découpe
Préparez une meuleuse équipée d’un disque diamant de qualité. Cet outil permet de découper proprement l’ergot de la tuile supérieure. Le crochet passera sans créer de surépaisseur gênante.
Installez les points d’ancrage de sécurité sur le faîtage. Portez systématiquement un harnais relié à une corde de vie. La sécurité sur le toit ne se négocie jamais, point barre.
Vérifiez que vos échelles sont stables. Utilisez des stabilisateurs de façade si nécessaire. Travaillez toujours à deux pour plus de sûreté lors de la pose.
La méthode de pro : 3 étapes pour un ancrage sans fuite
Le toit est prêt et sécurisé, nous pouvons maintenant passer à la phase critique de l’ancrage mécanique.
Pose des crochets et ancrage dans le bois
Fixez des crochets K2 ou Esdec. Vissez-les dans les chevrons avec de l’inox. Respectez un couple de 1 à 1,5 Nm pour ne pas fendre le bois. C’est la base.
Meulez la tuile de recouvrement avec précision. Le but est de laisser passer le bras du crochet sans soulever la tuile. On veut que ça reste plat.
Vérifiez que le crochet ne touche pas la tuile inférieure. Un espace de 5 millimètres est idéal pour absorber les vibrations. Rien ne doit casser.
Installation des rails et réglage de l’alignement
Emboîtez les rails aluminium, type Fixasun FX40, sur les crochets. Utilisez des connecteurs pour les grandes longueurs. Serrez fermement mais sans excès. Un rail bien mis est primordial.
Utilisez des cales d’épaisseur pour compenser les irrégularités. Un champ de panneaux plan est plus esthétique. Cela facilite aussi la pose des modules. On gagne du temps.
Vérifiez l’alignement au cordeau. Un décalage de quelques centimètres compliquerait le bridage final des panneaux photovoltaïques. Soyez rigoureux sur cette étape.
Fixation des modules et gestion de l’étanchéité
Bridez les panneaux avec des étriers inox. Positionnez les clamps de milieu et de fin de ligne. Assurez-vous que chaque module est bien bloqué. Rien ne doit bouger.
Appliquez des solutions d’étanchéité aux passages de câbles. Utilisez des manchons EPDM ou des chatières. Évitez absolument de laisser des fils traîner sur les tuiles.
| Étape | Action clé | Outil requis | Point de vigilance |
|---|---|---|---|
| Pose crochets | Vissage chevrons | Clé dynamométrique | Couple de serrage |
| Fixation rails | Alignement structure | Cordeau et cales | Planéité du champ |
| Pose panneaux | Bridage modules | Étriers inox | Blocage des clamps |
| Étanchéité | Passage de câbles | Manchons EPDM | Zéro fil sur tuile |
Finitions électriques et secrets pour booster la production
La structure mécanique étant terminée, il reste à connecter l’ensemble pour transformer les rayons du soleil en électricité.
Mise à la terre et normes électriques NF C 15-712-1
Connectez chaque cadre de module à la terre. Utilisez des griffes ou des tresses spécifiques. Respectez scrupuleusement la norme NF C 15-712-1. Une mauvaise liaison peut endommager l’onduleur ou créer des chocs.
Installez les protections obligatoires dans un coffret. Prévoyez un interrupteur sectionneur et des parafoudres. Vérifiez bien la conformité. Faites-le avant la mise en service officielle.
Pensez à la solidité de la fixation des coffrets muraux. C’est un point souvent négligé.
Gestion des ombrages et entretien régulier
Anticipez l’impact des ombrages sur votre toiture. Une cheminée ou un arbre fait chuter la production. Utilisez des optimiseurs si une zone est souvent dans le noir.
Prévoyez un nettoyage annuel à l’eau claire. La poussière et les fientes créent des points chauds. Un panneau propre produit jusqu’à 10% d’énergie en plus. Bref, c’est rentable.
Inspectez les fixations après chaque tempête. Les vibrations desserrent parfois les étriers. Un contrôle visuel rapide suffit.
Surveillez vos données sur l’application. Une baisse soudaine signale un problème.
Maîtriser comment fixer panneau solaire sur toit tuile garantit une étanchéité parfaite et une structure durable. Entre crochets inox et rails robustes, sécurisez votre installation dès maintenant pour transformer votre toiture en source d’énergie rentable. Votre indépendance énergétique commence aujourd’hui : équipez-vous et faites rayonner votre foyer !
