Surbot : rôle et utilisation en construction

Les fondations exigent souvent un détail discret mais déterminant pour la durabilité des ouvrages. Un élément technique permet de stabiliser la jonction entre dalle et murs, et il mérite une attention particulière avant toute élévation.

Une couche de compression adaptée résout simultanément des problèmes de portance et d’étanchéité, surtout lors d’extensions ou d’ossatures bois. Comprendre ses fonctions réduit les risques de réparation ultérieure et optimise la longévité des matériaux.

Ce dossier explore le surbot sous l’angle pratique et technique, en détaillant matériaux, mise en œuvre, règles et pièges à éviter. Les exemples concrets et les ressources proposées facilitent la planification d’un chantier réussi.

Surbot : définition et rôle essentiel en construction

Le surbot se définit comme une couche de compression en béton coulée sur une dalle existante pour répartir uniformément les charges. Il assure le nivellement du support, protège la construction contre l’humidité ascendante et facilite la pose régulière des murs porteurs. Sur les chantiers d’extension, sa mise en œuvre requiert une étude des fondations, un relevé topographique précis et un terrassement adapté.

La fonction première du surbot est mécanique : il transforme des appuis ponctuels en une surface continue et résistante, ce qui réduit la concentration des efforts. En assurant un nivellement fiable, il limite les risques de fissuration et prolonge la vie des revêtements et des maçonneries. Un cas fréquent en rénovation montre qu’un surbot bien posé évite la reprise complète des fondations et simplifie la transition entre ancien et neuf.

Outre la portance, le surbot joue un rôle d’interface pour les traitements d’étanchéité et les lisses basses des ossatures bois, en offrant une plateforme exempte d’humidité superficielle. La coordination entre études de sol, topographie et équipes de maçonnerie est cruciale pour respecter les tolérances de précision. En pratique, le surbot constitue souvent la réponse la plus économique face à des désordres naissants.

Comparaison pratique : surbot, surbau et rejingot

Les termes du chantier se ressemblent mais ne sont pas équivalents : le surbot est horizontal et répartit les charges, tandis que le surbau relève des seuils et le rejingot protège les appuis de fenêtre. Cette distinction guide les choix de mise en œuvre et évite des confusions lors des mesures sur plan. Sur un chantier de rénovation, confondre ces éléments conduit souvent à des erreurs d’étanchéité coûteuses.

Un tableau synthétique clarifie ces différences pour les équipes techniques et les maîtres d’ouvrage, et sert d’outil de vérification pendant le terrassement. La précision des définitions permet aussi de déterminer les sections d’armature et les traitements hydrofuges nécessaires. En résumé, connaître la fonction exacte de chaque élément évite les surcoûts et les reprises ultérieures.

Pour illustrer, une véranda posée sans surbau ni surbot adapté a généré des infiltrations, tandis qu’un rejingot mal dimensionné a provoqué des remontées capillaires sur une façade rénovée. Ces exemples montrent l’importance d’un diagnostic rappelant la topographie et les conditions du sol. La concertation entre topographie et maçonnerie est déterminante pour la réussite.

Tableau de comparaison : surbot, surbau, rejingot

Terme	Fonction	Emplacement type
Surbot	Couche horizontale pour répartir les charges et protéger contre l’humidité	Base des murs, extensions, ossature bois
Surbau	Rehaussement vertical de seuils pour étanchéité	Seuils de portes, seuils de vérandas
Rejingot	Bord relevé d’appui pour éviter infiltrations sous menuiserie	Appuis de fenêtre, seuils affleurants

Surbot en béton : matériaux, dosage et armatures recommandés

Le choix du matériau conditionne la durabilité : un béton C25/30 fibré associé à des adjuvants hydrofuges répond aux exigences courantes des chantiers. Les plastifiants améliorent la maniabilité, les fibres limitent la fissuration et les accélérateurs aident en période froide. Pour des surfaces importantes, le treillis soudé ou les armatures longitudinales garantissent la résistance mécanique face aux charges concentrées.

La spécification des armatures dépend du type de construction et de la nature du sol étudié en amont par une étude géotechnique ou un relevé de topographie. L’intégration d’une bande périphérique isolante en mousse haute densité permet de rompre les ponts thermiques et d’améliorer la performance globale. Un dosage précis évite les désordres : trop liquide, le béton perdra sa capacité portante et générera des retrait.

En zones humides, l’usage d’un adjuvant hydrofuge de masse renforce l’étanchéité, ce qui est essentiel pour les ossatures bois soumises aux normes. Les boulons d’ancrage pour la lisse basse doivent être prévus selon les espacements recommandés, assurant un ancrage solide. L’attention portée au mélange et à la mise en place détermine la longévité du surbot.

Choix du béton et additifs adaptés

Sur un chantier, le béton prêt à l’emploi permet de maîtriser le dosage et d’intégrer les adjuvants nécessaires, notamment les hydrofuges et les plastifiants. Ces composants réduisent la perméabilité et facilitent la finition, tout en respectant la durabilité attendue. La compatibilité des additifs avec les armatures et les fils métalliques doit être vérifiée pour éviter les réactions indésirables.

Un apport de fibres polypropylène s’avère efficace pour limiter les microfissures en séchage précoce, surtout lors de coulées fines. Le choix des armatures et du treillis dépend de la surface à couvrir et des charges prévues sur le plan de chantier. Ces décisions se font en concertation avec le bureau d’étude ou le maçon responsable.

La maîtrise du temps de prise et des températures ambiantes est également essentielle : le recours à des accélérateurs pour l’hiver ou à des cures en été évite des défauts. Le respect des bonnes pratiques assure une assise régulière et une précision dimensionnelle compatible avec la pose des murs.

Ferraillage, isolation périphérique et traitements

Le ferraillage est dimensionné en fonction du plan structural et des charges d’exploitation prévues sur la dalle ou le surbot. L’insertion du treillis au tiers inférieur du béton favorise une distribution optimale des efforts et limite les ruptures locales. Une isolation périphérique en mousse haute densité empêche les ponts thermiques et protège la structure contre les agressions extérieures.

La pose d’une bande d’arase entre le béton et la lisse basse de l’ossature bois complète l’étanchéité et évite le contact direct avec l’humidité. Les points d’ancrage doivent être positionnés avec précision selon la topographie et les indications du bureau technique. Ces éléments garantissent une interface durable et conforme aux normes en vigueur.

Dans les zones exposées aux rongeurs, une grille anti-rongeur et un traitement périphérique complètent la protection pour assurer une longévité sans entretien intensif. L’ensemble des prescriptions doit être consigné sur le plan d’exécution et contrôlé lors des réceptions de chantier.

Préparation du chantier, nivellement et terrassement pour un surbot réussi

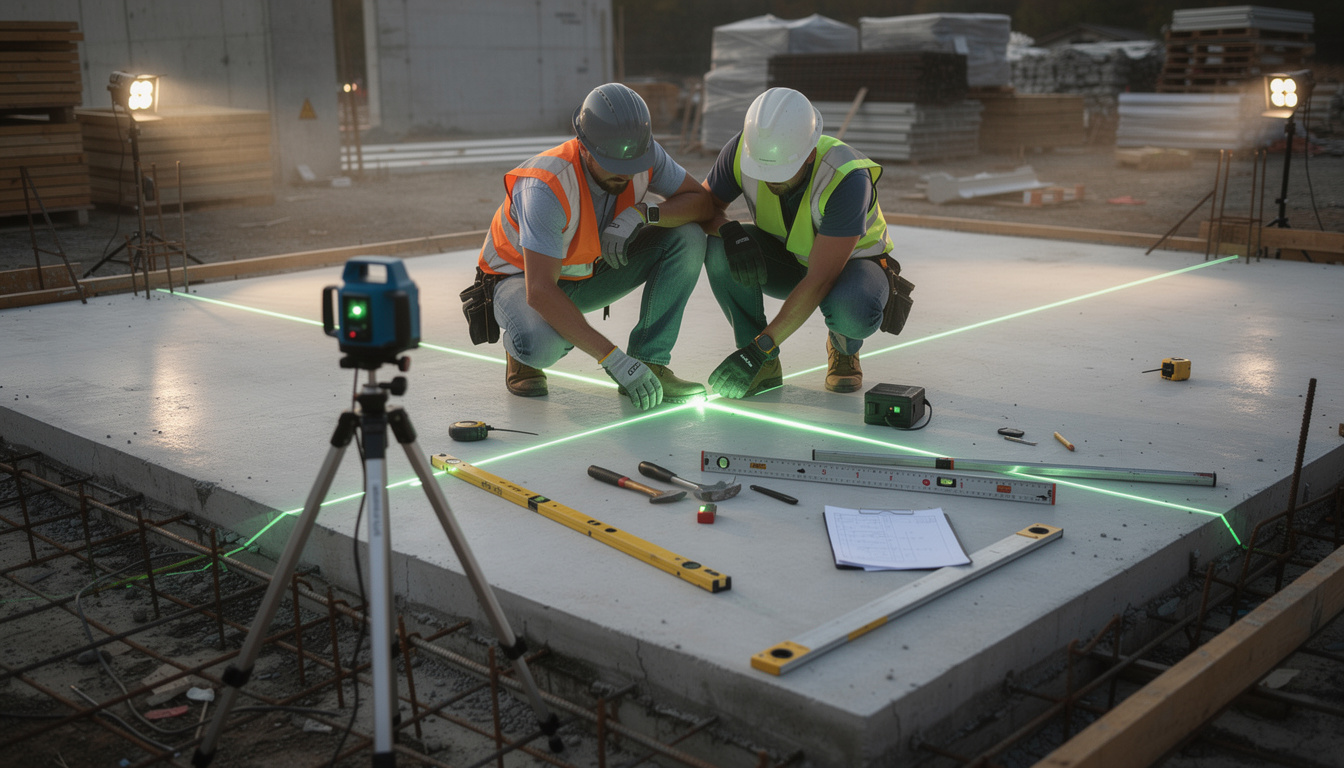

La préparation du site conditionne le résultat : un nivellement au laser, un nettoyage au jet et la correction des écarts supérieurs à 5 mm sont nécessaires. Un relevant topographique précis permet d’ajuster le coffrage et d’anticiper le terrassement requis pour une assise stable. Les constats du sol définissent les mesures à appliquer pour garantir la planéité visée.

Le coffrage doit être monté rigoureusement avec des planches hydrofuges ou des panneaux métalliques réutilisables, et vérifié au fil à plomb pour éviter les déformations. L’utilisation d’étaiements et d’un nivellement continu par mesure laser assure une géométrie conforme aux tolérances. Ces contrôles évitent des reprises coûteuses et des pertes de temps sur chantier.

Lors du terrassement, la gestion des nappes phréatiques et des remontées capillaires nécessite des solutions adaptées, telles que drains périphériques ou membranes. Une étude géotechnique informe sur la compressibilité du sol et le besoin d’un traitement préalable. L’anticipation de ces contraintes évite des désordres ultérieurs sur la structure.

Mesure, topographie et vérifications des fondations

Un relevé topographique précis identifie les variations de niveau et oriente le dimensionnement du surbot pour corriger les désaffleurments. Les mesures répétées pendant l’exécution assurent la conformité avec les plans et la protection de la précision requise. Les repères de référence et les points fixes doivent être protégés tout au long du chantier.

Les contrôles de portance du sol et la détection de zones molles conduisent parfois à des reprises de terrassement ou à l’emploi de techniques de renforcement. La topographie documentée sert aussi de référence pour les prochaines étapes de construction et facilite les diagnostics en cas d’incident. Ces données sont indispensables pour la coordination entre entreprises.

Un cas concret étudié en rénovation a montré qu’un relevé initial bâclé avait mené à des écarts irrattrapables, nécessitant une reprise complète du coffrage après coulée. Cet exemple rappelle l’importance du nivellement et du contrôle continu. Les équipes doivent intégrer ces contrôles dans leur planning et leur budget.

Coffrage, nettoyage et sécurité sur chantier

La propreté du support impacte la liaison béton-dalle : un nettoyage haute pression élimine poussières et graisses avant le coulage. Le coffrage, solidement étayé, garantit une planéité uniforme et évite les déformations pendant le bétonnage. La sécurité sur le chantier exige protections, signalisation et gestion des accès pour éviter incidents lors de la coulée.

Les outils et les machines doivent être entretenus et vérifiés au préalable : aiguille vibrante, lasers et pompes conditionnent la qualité du compactage. Un plan de levage et une organisation logistique bien pensée limitent les temps d’attente du béton prêt à l’emploi. L’efficacité logistique préserve la qualité du produit livré sur site.

Enfin, la documentation des mesures et la traçabilité des matériaux facilitent les contrôles ultérieurs et les éventuelles expertises. Une fiche technique par lot de béton et la consignation des températures de coulée permettent de justifier la conformité. Ces pratiques protègent la responsabilité du maître d’ouvrage et des intervenants.

Méthode de mise en œuvre : coulée, talochage et séchage contrôlé

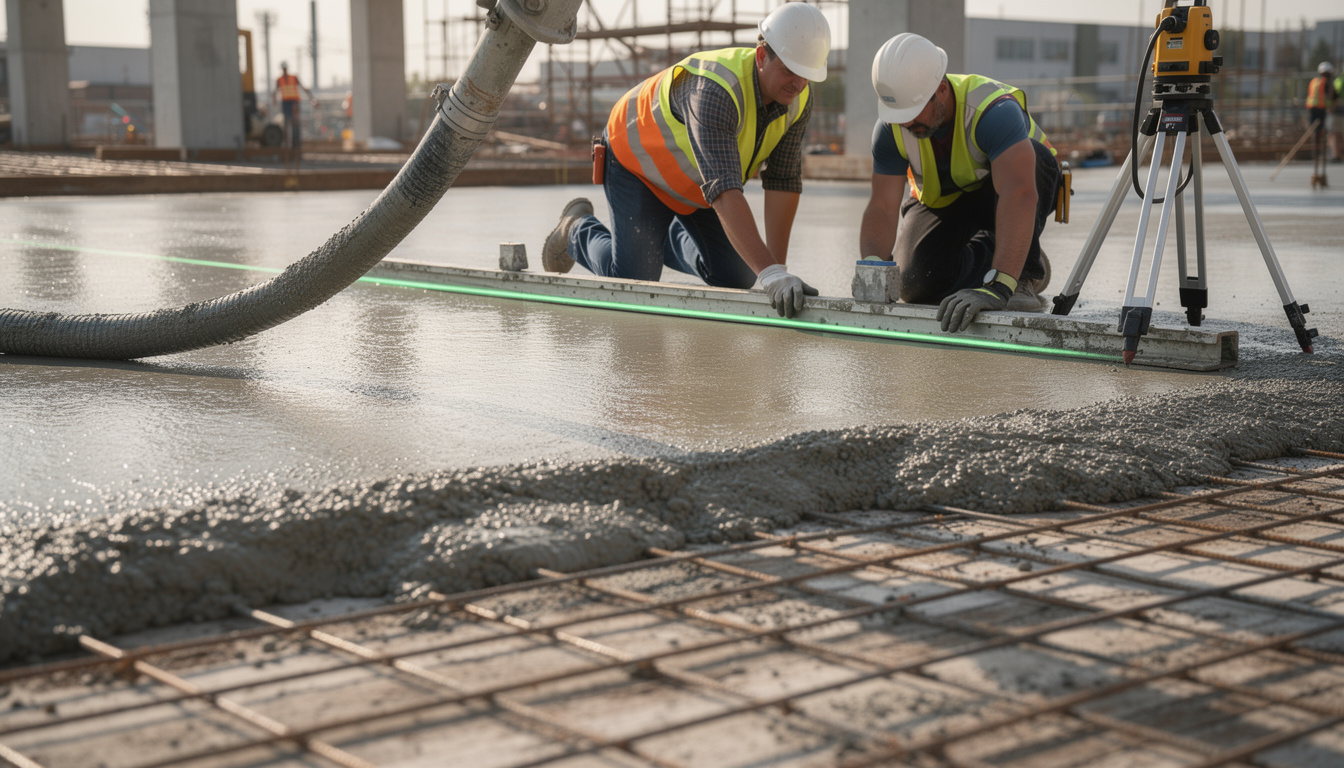

La coulée doit être organisée par sections, en évitant les reprises visibles, et en compactant chaque zone à l’aiguille vibrante pour éliminer les bulles. Le béton fibré C25/30 est coulé de manière continue pour obtenir une surface homogène et résistante. Une gestion rigoureuse du temps de travail prévient les lignes de rupture et améliore la durabilité.

Le lissage initial se fait rapidement puis le talochage final intervient lorsque la surface perd son lustre humide, assurant une planéité adaptée pour la pose du revêtement. La protection par bâche humide ou produit de cure pendant la période de prise est essentielle pour éviter la formation de microfissures. Ces gestes simples prolongent sensiblement la vie utile du surbot.

Le contrôle final se fait avec une règle de deux mètres et des tests d’étanchéité pour vérifier la conformité aux tolérances de précision. Les écarts supérieurs à 3 mm nécessitent des reprises localisées avant la pose des éléments structuraux. Une réception rigoureuse sécurise la suite des travaux.

Étapes de coulée et compactage efficace

Organiser la coulée par zones facilite le compactage et la finition, en limitant la formation de joints froids et en assurant l’homogénéité du béton. L’aiguille vibrante évacue l’air emprisonné et favorise l’adhérence avec le coffrage. Le rythme de mise en œuvre et la précision des jonctions conditionnent la qualité structurelle du surbot.

Les professionnels recommandent de couler en sections cohérentes, de vérifier l’épaisseur et d’anticiper les points d’ancrage pour les lisses basses des ossatures bois. La coordination avec la logistique de béton prêt à l’emploi évite les temps morts défavorables. Ces pratiques garantissent un résultat durable et sans défauts apparents.

L’expérience démontre que 68% des défauts proviennent d’un mauvais compactage ou d’un durcissement trop rapide, soulignant l’importance des méthodes et de la surveillance. La planification du séchage et la mise en œuvre de cures adaptées limitent ces risques. La documentation des opérations renforce la traçabilité des opérations.

Contrôles de planéité, tests et conformité

Après talochage, la vérification de la planéité se fait par règle et laser pour garantir les tolérances nécessaires à la pose du revêtement final. Les tests d’étanchéité complètent les constats visuels et confirment l’efficacité des adjuvants hydrofuges. Toute non-conformité doit être corrigée avant la réception et l’installation des murs.

La conformité aux prescriptions normatives et au cahier des charges repose sur des mesures documentées et répétées pendant la phase de prise. L’engagement des équipes à respecter ces contrôles évite les litiges et les reprises coûteuses en fin de chantier. La qualité du surbot conditionne souvent la réussite globale de l’ouvrage.

Pour approfondir la technique et éviter les erreurs, consulter un guide technique spécialisé est pertinent et pratique, comme le guide complet sur le surbot. Ces ressources permettent d’anticiper les difficultés et de gagner en efficacité sur le terrain.

Erreurs fréquentes, normes DTU et maintenance du surbot

Les erreurs classiques incluent un coffrage souple, un béton mal dosé ou un compactage insuffisant, provoquant des fissures et des affaissements prématurés. Respecter les températures de séchage et la précision des mesures évite ces désordres. Une bonne pratique consiste à documenter la pose et à effectuer un suivi post-réalisation pour détecter les anomalies à temps.

Pour les ossatures bois, la norme DTU 31.2 impose une lisse basse reposant sur un surbot d’au moins 15 cm au-dessus du sol fini, évitant éclaboussures et remontées capillaires. Le respect de cette prescription garantit la préservation du bois contre la pourriture et protège les garanties décennales. L’intégration d’une bande d’arase et d’un ancrage tous les 60 cm complète ces dispositions.

L’entretien préventif consiste à vérifier l’absence de fissures ouvertes, contrôler la gestion des eaux de ruissellement et maintenir la ventilation du bardage pour éviter stagnation d’humidité. En cas de défauts localisés, des réparations ciblées évitent des reprises lourdes, comme expliqué dans des ressources pratiques sur les réparations courantes et les raccords mal collés solutions pour réparations. Une maintenance régulière prolonge la durée de vie.

Obligations normatives et bonnes pratiques

Respecter les prescriptions normatives protège la structure et les intervenants, et facilite la réception par les différents acteurs du projet. La documentation des choix techniques, des matériaux et des contrôles est indispensable pour assurer la conformité aux DTU et aux prescriptions locales. Ces démarches protègent la valeur du bâtiment et la responsabilité des maîtres d’œuvre.

Les mesures de prévention incluent la protection contre le gel lors du séchage, l’usage de produits de cure et la planification des interventions selon les conditions climatiques. Le suivi post-coulée et les contrôles planifiés permettent d’anticiper les interventions de réparation. Une stratégie de maintenance s’inscrit dans une logique durable et économique.

Un dernier conseil pratique : s’assurer dès l’étude préalable de l’adaptation du surbot au contexte du sol et à la topographie environnante évite la plupart des problèmes. La concertation entre géotechnicien, topographe et maître d’œuvre est la clé d’un chantier réussi.

Maintenance, diagnostics et études de cas

La surveillance visuelle annuelle, complétée par des mesures ponctuelles, détecte les microfissures et les signes de désordre avant qu’ils ne s’aggravent. En rénovation, un diagnostic préalable guide la décision entre reprise totale ou renforcements localisés. Des études de cas montrent qu’un surbot correctement réalisé évite jusqu’à 40% des fissures structurelles sur des ouvrages anciens.

Les réparations peuvent être ciblées : injections, reprise de joints ou application de mortiers spécifiques selon la nature des lésions et la configuration du chantier. L’intervention doit suivre des prescriptions techniques validées pour garantir l’efficacité et limiter les récidives. La traçabilité des interventions est essentielle pour le suivi patrimonial.

Pour les projets qui sollicitent la robustesse et la longévité, planifier le surbot dès la phase de conception est la stratégie la plus efficace et économique. Cette approche préventive simplifie les opérations et assure une mise en œuvre conforme et durable.
